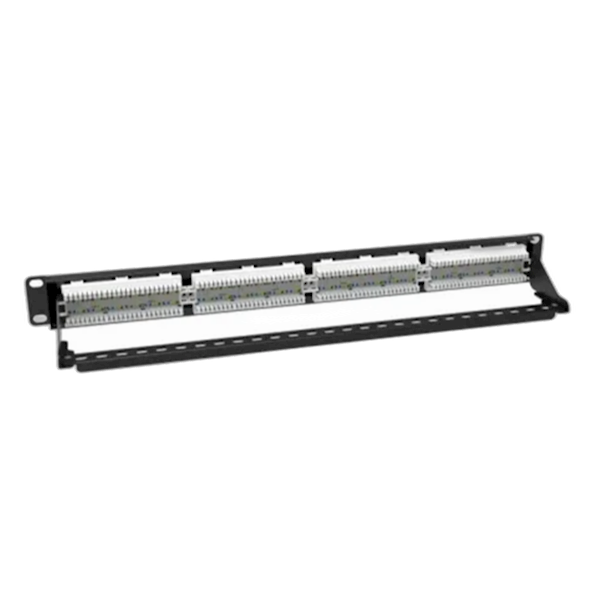

DS-1CP6U24-1U Hikvision, Patchpaneel CAT6 24 poorten

• Elektrische prestaties gegarandeerd, voldoen aan of overtreffen de kanaalspecificaties volgens ISO/IEC 11801 klasse E en ANSI/TIA-568.2-D categorie 6.
• Hoge prestaties, ondersteunt datasnelheden van 250MHz.
• Universeel ontwerp en label ondersteunen zowel TIA 568 A als B bedrading.
• Compatibel met 22-24 AWG massieve of soepele draden.
• Kabelafsluiting met 110 Block-afsluittang.
• Press-Fit-ontwerp, milieuvriendelijk.
• Aparte draadpunt, eenvoudig voor het scheiden van draden.
• Opvouwbare beugel, handige installatie, minder verpakkingsruimte.
• Witte zeefdruk voor eenvoudig markeren.
• Draadvolgorde beschikbaar, eenvoudig te bekabelen.
• Speciaal ontwerp, beschermt de printplaat tegen beschadiging tijdens gebruik.
• Voorwaarts uittrekbaar ontwerp uit de kast, eenvoudig te installeren en te onderhouden.
• 1U hoogte, standaardstructuur, hoge compatibiliteit, eenvoudig te bedienen.

Technische specificaties

ProducttypePatchpanelReferentiestandaardenTIA/EIA-568-D, RoHS 2.0CategorieANSI/TIA Category 6KabeltypeOnafgeschermd (Unshielded)KleurZwartRacktypeEIA 19 inchRackeenheden1UAantal poorten24Aantal keystone aansluitingen24BekabelingsstandaardenTIA 568A, TIA 568BAfmetingenHoogte44,00 mmBreedte482,60 mmDiepte (zonder beugel)31,72 mmDiepte (met beugel)92 mmCompatibele DraadmatenMassieve geleiders22–24 AWGGestrande geleiders22–24 AWGMaximale contactweerstand20 mΩStroomsterkte bij 20 °C1,5 AGeleidend oppervlak1.000 VAC @ 60 HzContact-naar-contact1.000 VAC @ 60 HzMinimale isolatieweerstand500 MΩPaneelKoudgewalst staalIDCPC (polycarbonaat)PinnenFosforbronsAansluiting (jack)PBTContactoppervlakte (vergulding)50 micro-inch goudPlug-naar-jack aansluitcycli≥ 750 keerOntvlambaarheidsklasseUL 94 V-0Bedrijfstemperatuur-10 °C tot +60 °COpslagtemperatuur-40 °C tot +68 °CRelatieve vochtigheid10% tot 90% RVVerpakkingshoeveelheid1 stukVerpakkingstypeDoosAfmetingen verpakking510mm × 65mm × 77mmGewicht830 g
